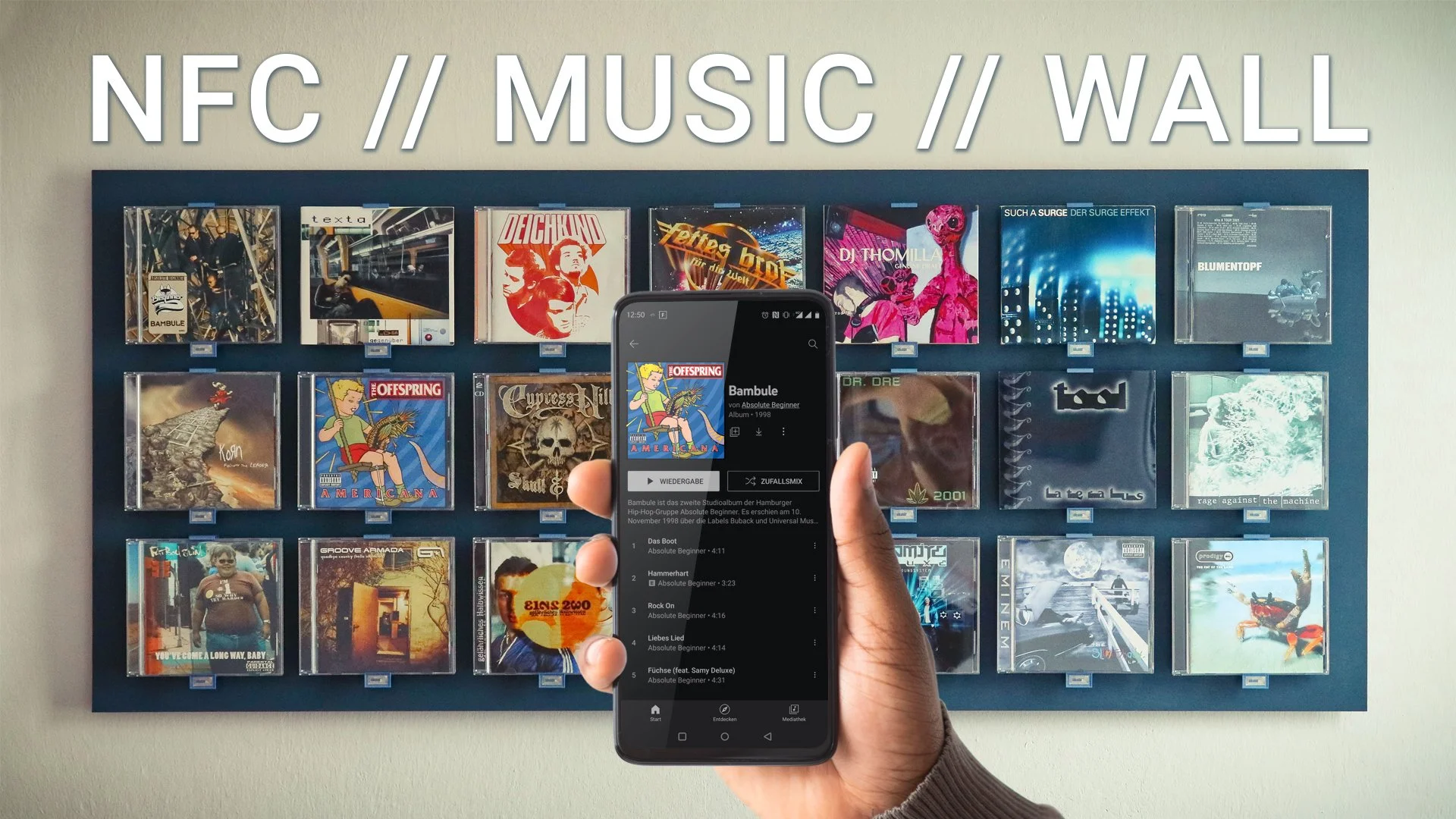

NFC // MUSIC // WALL

Benötigte Werkzeuge

• 3D-Drucker

• Laser Cutter / Werkzeug zum Holzschneiden/ Bohren

• Akkuschrauber / Schraubenzieher

Checkliste*

• Holz - 1200 x 600 mm x 4mm (Sperrholz Buche)

• NFC Tags 10 x 20 mm (Aliexpress Link)

• Schrauben 4,0 x 16 - DIN 7991

• Mütter M4 - DIN 934

• NFC Tools App

3D-Druck CD-Klemmen

• Die Datei für die CD-Klemmen kann gratis auf Cults-3D heruntergeladen werden. Download Link.

• ca. 1 Stunde Druckzeit pro CD-Klemme bei 0.2mm Quality PLA im Prusa Slicer.

NFC Tags

• Speicherkapazität - 133 bytes

  Die kleinen rechteckigen NFC Tags haben mit 133 bytes einen vergleichsweise geringen Speicher.
  Daher wird beim beschreiben der Tags auf das öffnen einer Benutzerdefinierten URL zurückgegriffen.
  Diese Operation ist mit ca. 92 Bytes sehr kompakt.
  Je nach Handybetriebssystem und gewähltem Musiklink (YouTube Music, Spotify,..) kann es sein, dass die App daher nicht direkt geöffnet wird
  und stattdessen nur im Handybrowser aufgerufen wird.

• Bei den größeren runden Tags können auch Befehle wie, das ausführen von Apps gespeichert werden.

Beschreiben der NFC Tags

View fullsize

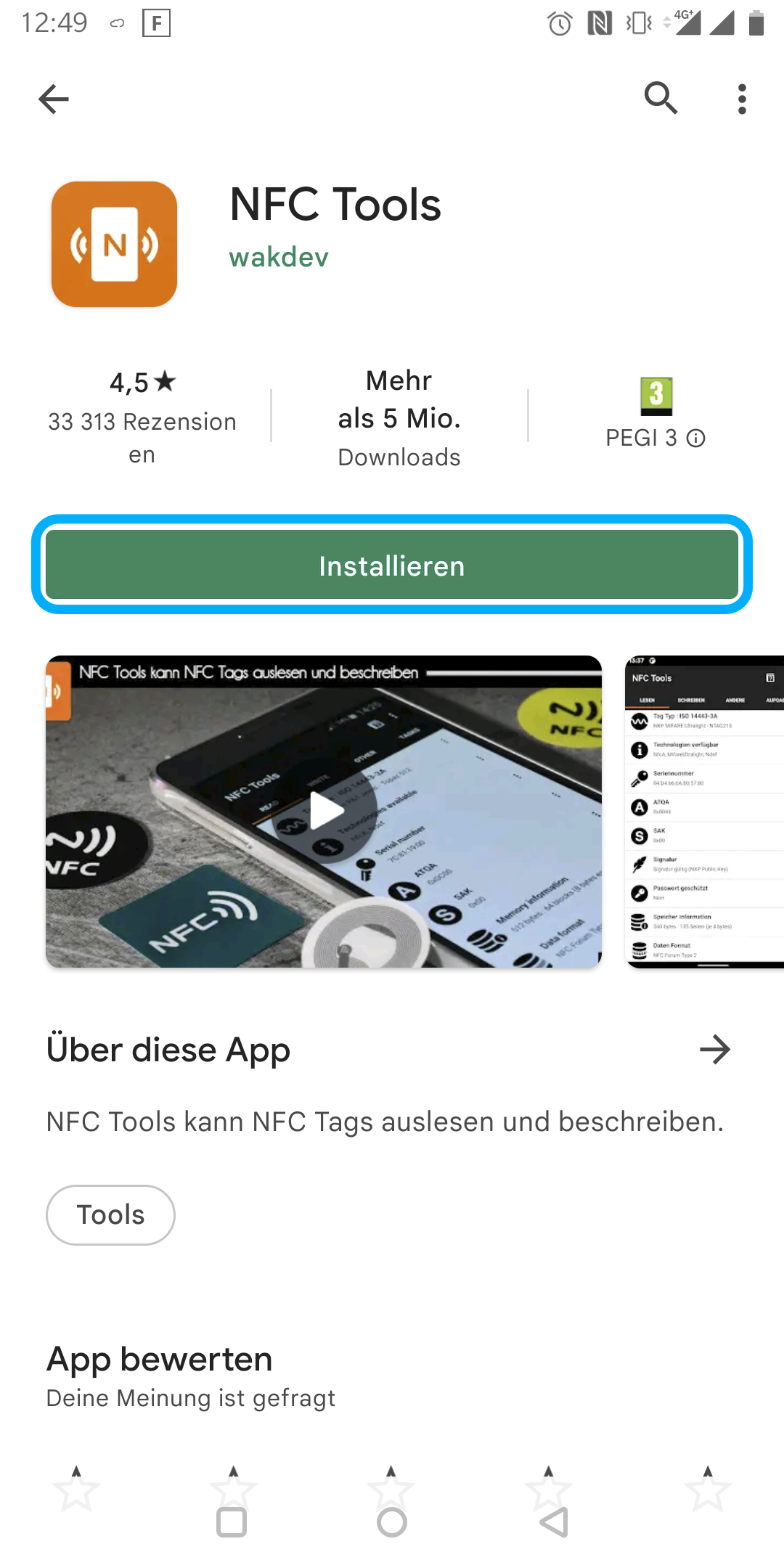

Download NFC Tools im Google Play Store

View fullsize

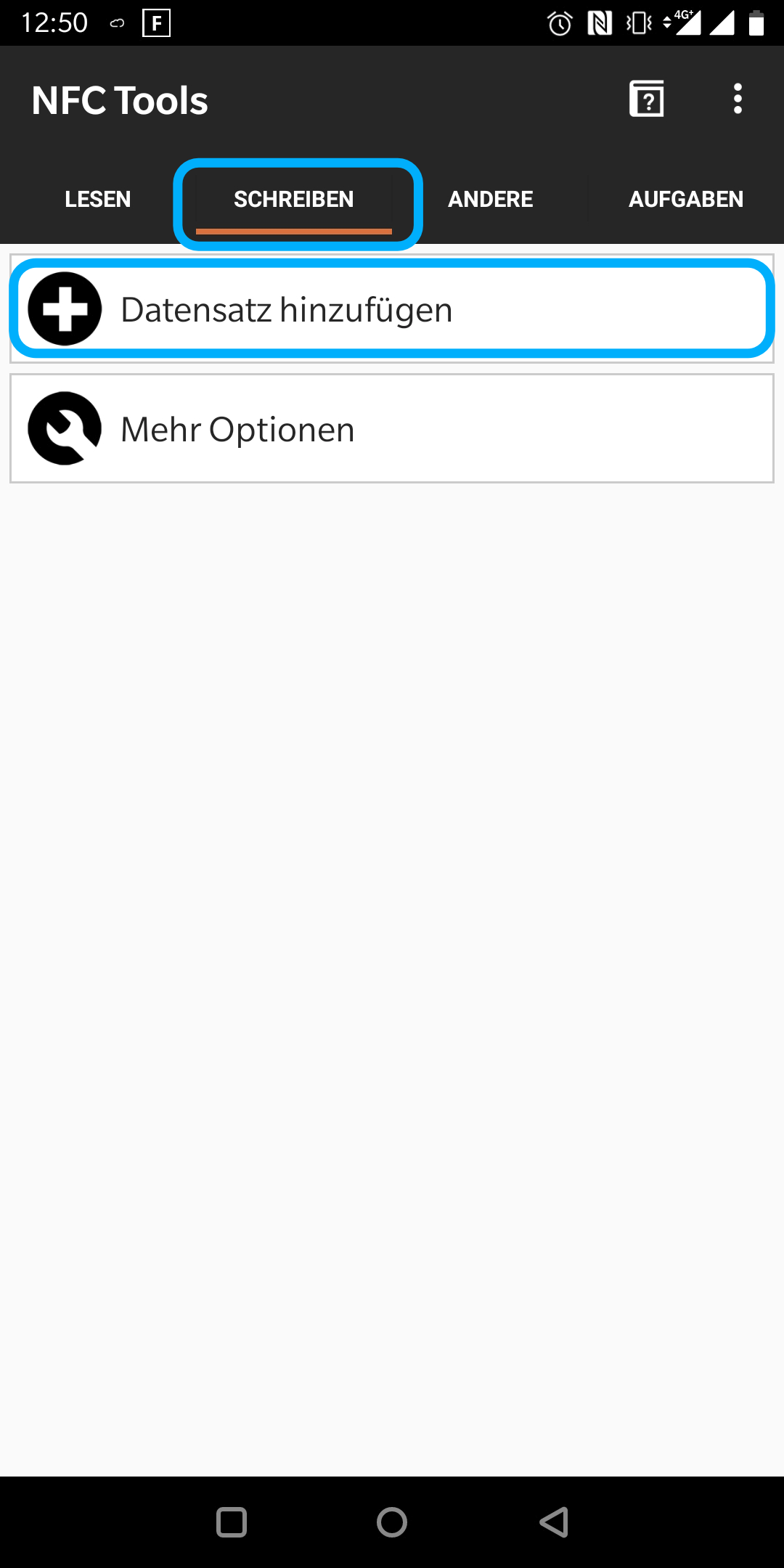

Im Menüpunkt >Schreiben< Datensatz hinzufügen auswählen

View fullsize

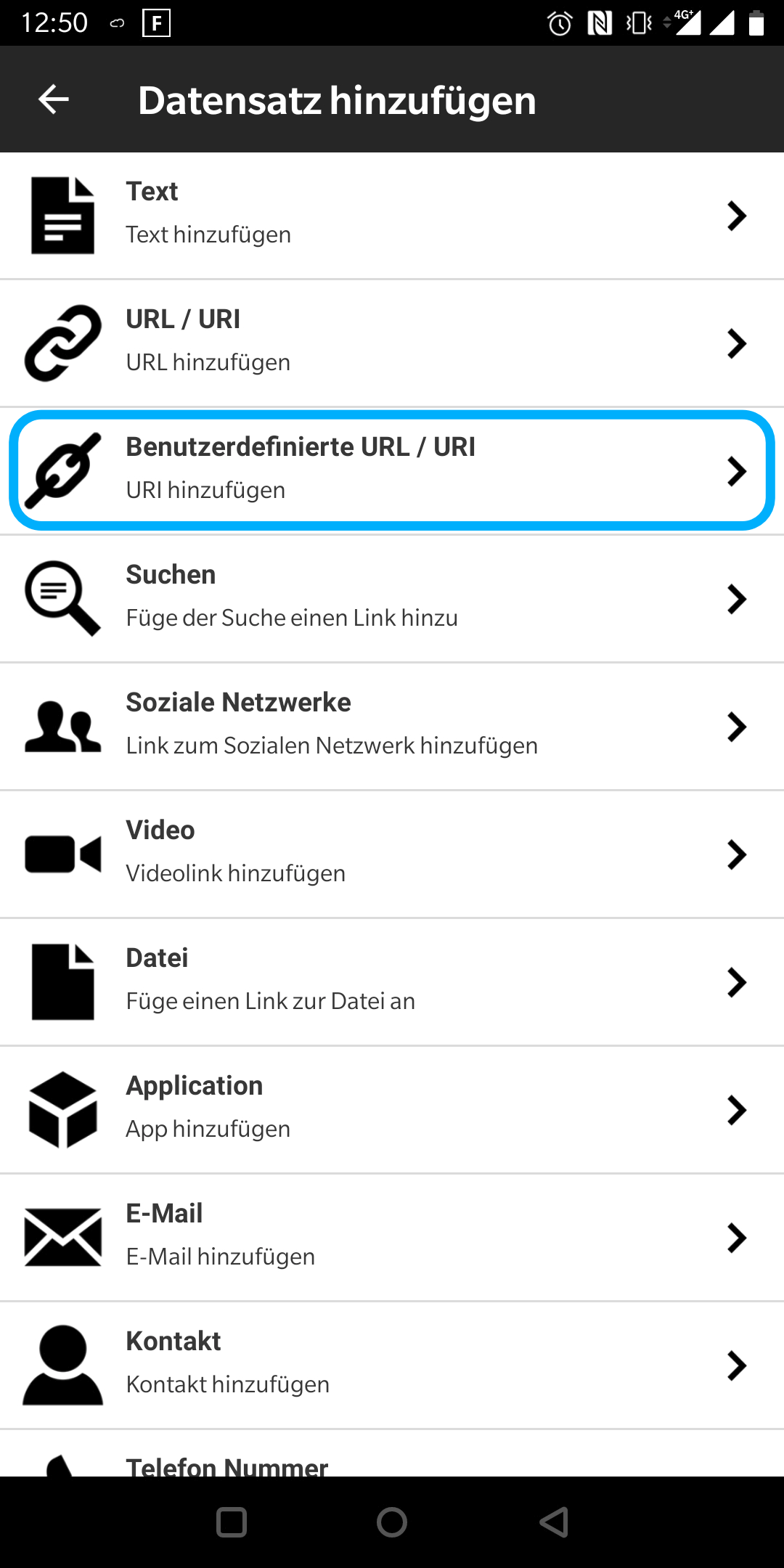

Benutzerdefinierte URL hinzufügen

View fullsize

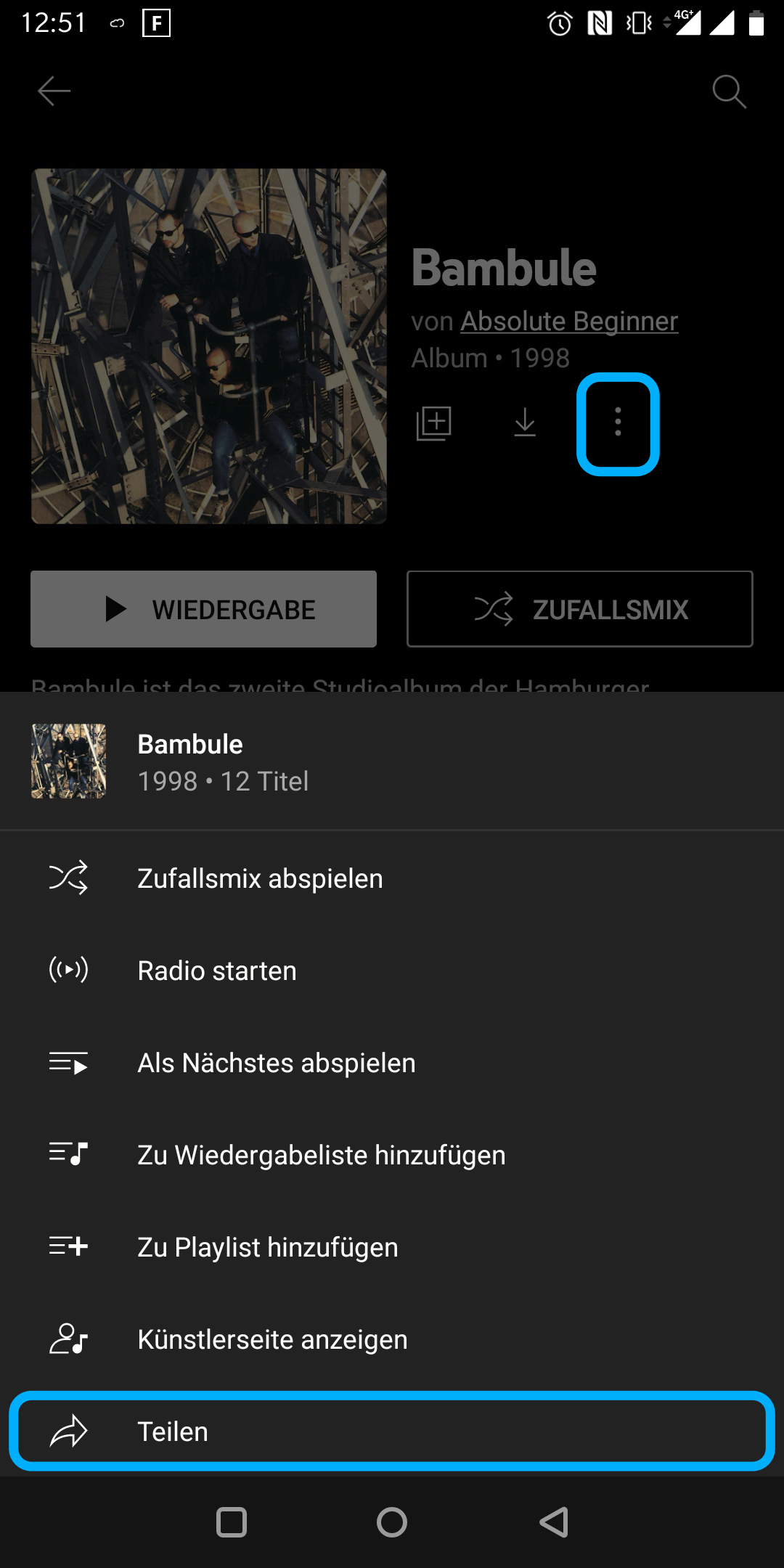

Link zum Album in zB.: YouTube Music App kopieren

View fullsize

Albumlink einfügen

View fullsize

Schreiben Auswählen

View fullsize

NFC Modul des Handys auf NFC Tag legen

View fullsize

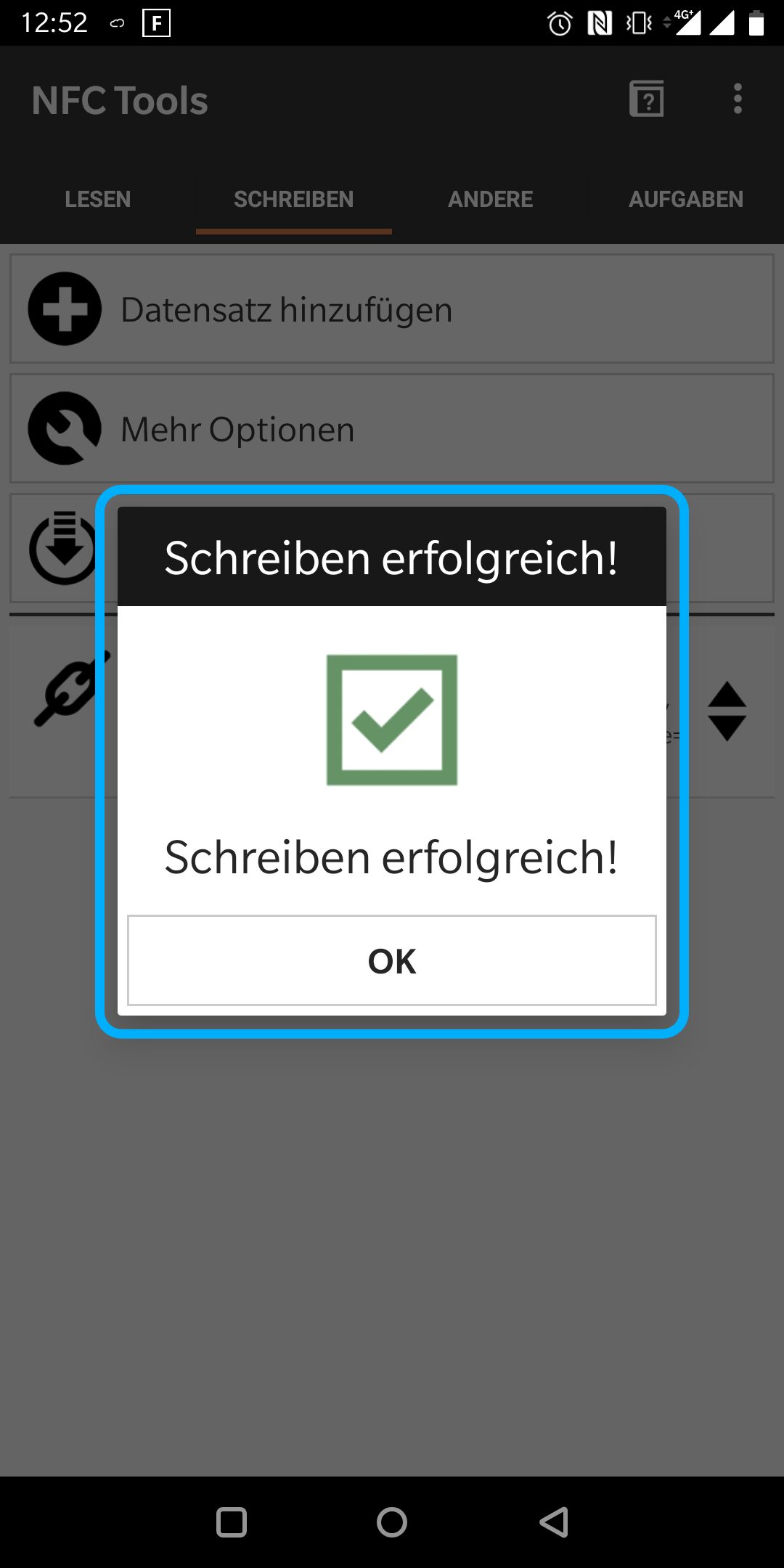

Schreiben erfolgt - Ansonsten Schreibvorgang wiederholen
